Antenna mt.5.00 con fusto azimutale di nostra costruzione c/o Sede Mediaset Cologno Monzese,
 stazione digitale di up-link su Hot-bird II

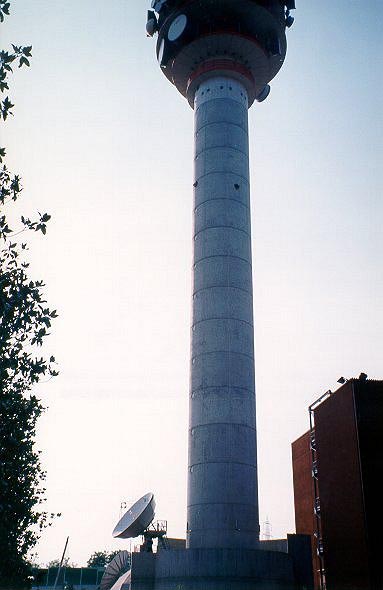

 Vista della antenna per Up-Link hot-bird II situata sotto la torre dei ponti radio

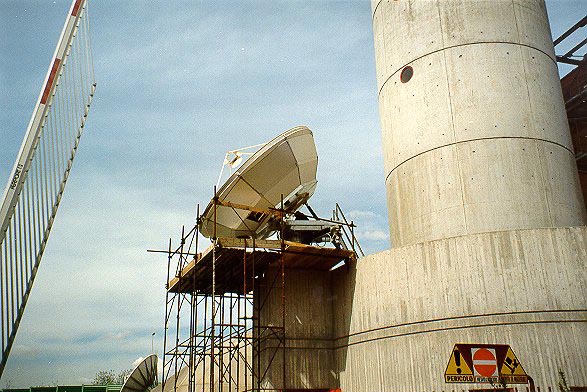

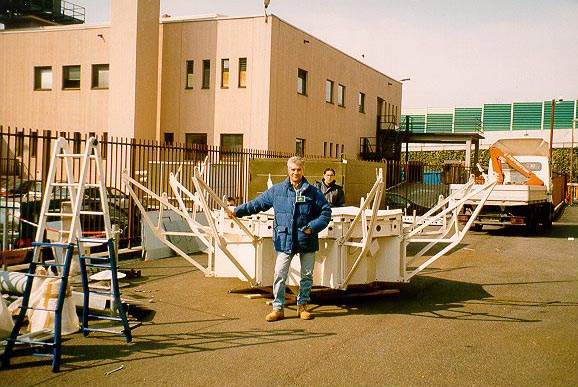

 Vista dell'antenna da mt.5.00 durante l'installazione delle capriate a terra

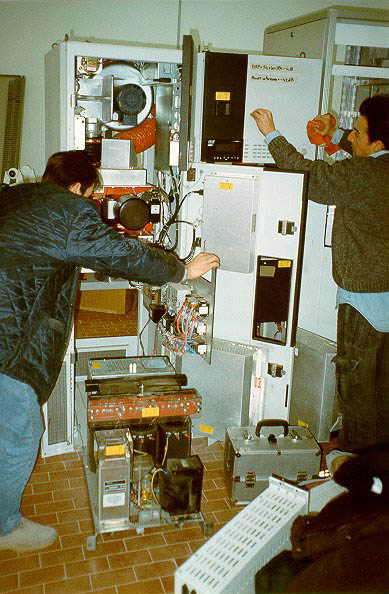

 Montaggio dell'alimentatore e del tubo Klystron dentro gli armadi HPA in banda Ku

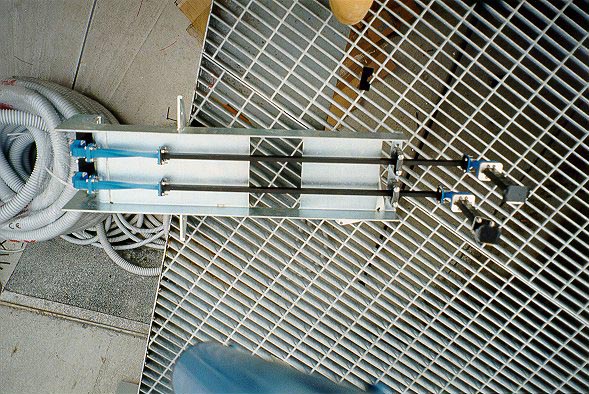

 Particolare delle guide d'onda WR-75 in arrivo sul fusto antenna

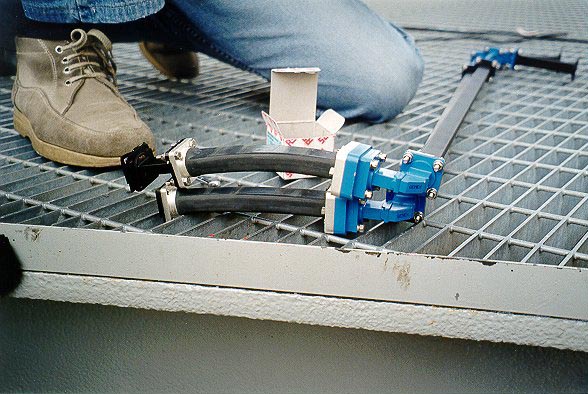

 Particolare dei flessibili in guida d'onda per lo snodo azimutale

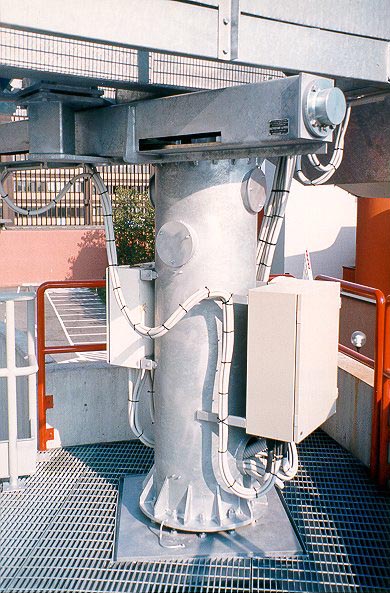

 Fusto dell'antenna con box teleruttori dei motori AZ/EL

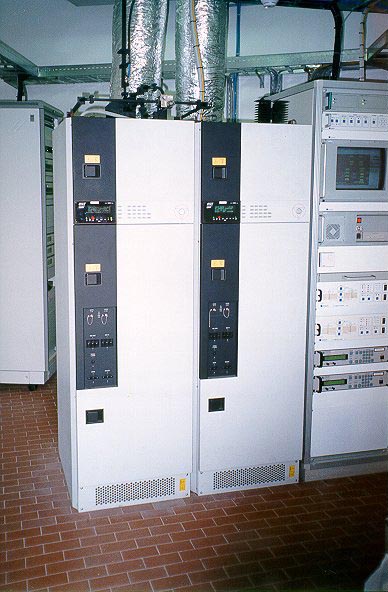

 Vista dei due HPA con tubo Klystron da 2.000 watts in banda Ku

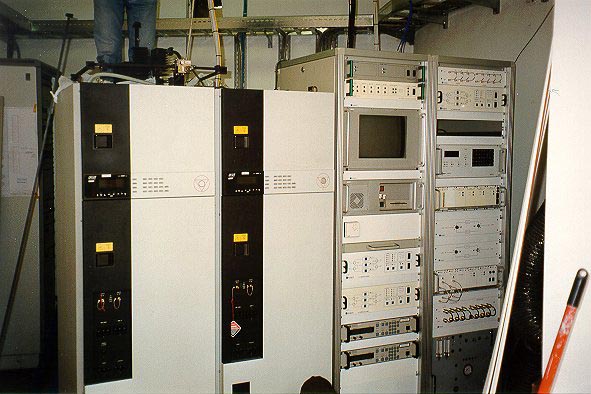

 Vista dei due HPA in funzione in modo ST-BY

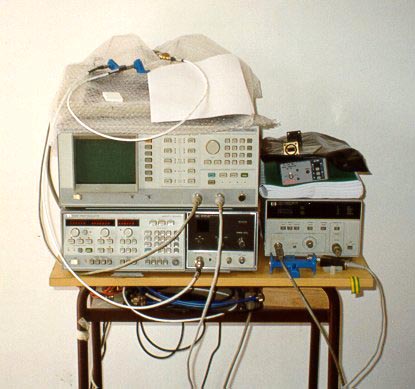

 Vista del banco di misura della HP con analizzatore scalare e generatore

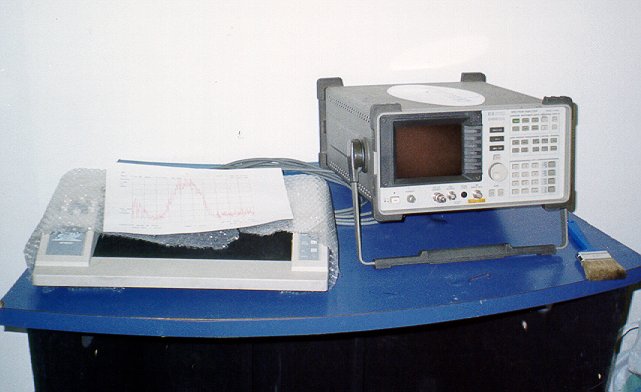

 Vista dell'analizzatore di spettro della HP con plotter e diagrammi di irradiazione antenna

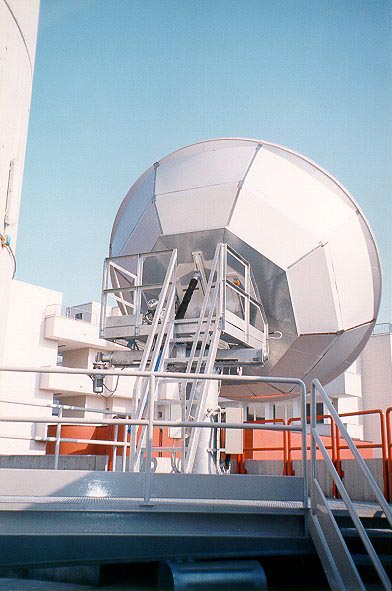

 Vista di insieme dell'antenna e della torretta di nostra costruzione

Main contractor,wave guides mechanical electronics and electrics engineering devices
